PGZ平面铸铁闸门4×2m铸铁闸门

1米*1.5米铸铁闸门 供应商河畔水利 闸门与启闭机结构　　闸门 拼音：zha men　　闸门一般由活动部分（也称门叶）、埋固部分和启闭机械3部分组成。门叶包括：承重结构、行走支承、支臂、支铰、止水装置、吊耳等。埋固部分包括：轨道、铰座、止水座、护角等。常用的启闭机械有：卷扬式、油压式、螺杆式和移动式机械。闸门启闭机生产厂家分类　　闸门分类方法较多，主要有：①按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。②按闸门关闭时门**与水面的相对位置分为露**式闸门和潜孔式闸门。③按门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。④按制造门叶的材料分为钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。另外，有些闸门（闸门启闭机）如翻板闸门可借助水力自动启闭，称为水力自动闸门。选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是较常用的门型。在工作闸门中，大型露**式闸门和高水头潜孔式闸门多用弧形闸门，船闸上多用人字闸门和横拉闸门，检修闸门和事故闸门一般都用平面闸门。制造门叶的材料近代多用钢材，而钢筋混凝土多用做需要借自重关闭施工导流底孔的封堵闸门。此外，在压力管道中使用的将门叶、外壳和启闭机械组成一体的控制设施，通称阀门。闸门启闭机作用　　闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要组成部分。在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形闸门.闸门启闭机结构组成　　闸门主要由三部分组成:　　①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶；　　②埋固部分；　　③起闭设备。　　闸门是坚固的栅栏，位在城门的信道上，必要时可以落下以堵住门口。城堡的城门是一个有内部空间的门房，乃防卫城堡的坚固据点。人们可以透过一条隧道从城门的信道到达门房。在隧道的中间或两端，会有一层或多层的闸门。滚动的机械作用可在门房的上方吊起或落下闸门做扎实的防护。闸门本身通常为沉重的木制或铁制栏栅，防卫者和攻城者则在闸门的两边射击或刺戳。闸门启闭机选择分类我们将水利闸门进行如下分类：　　1、如果按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。　　2、如果按闸门关闭时门**与水面的相对位置分为露**式闸门和潜孔式闸门。（闸门启闭机生产厂家）　　3、当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。 4、按制造闸门门叶的材料分为钢闸门、铸造闸门、木闸门、钢筋混凝土闸门和组合材料闸门。对于翻板闸门可借助水力自动启闭，称为水力自动闸门。当我们在选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是较常用的门型。

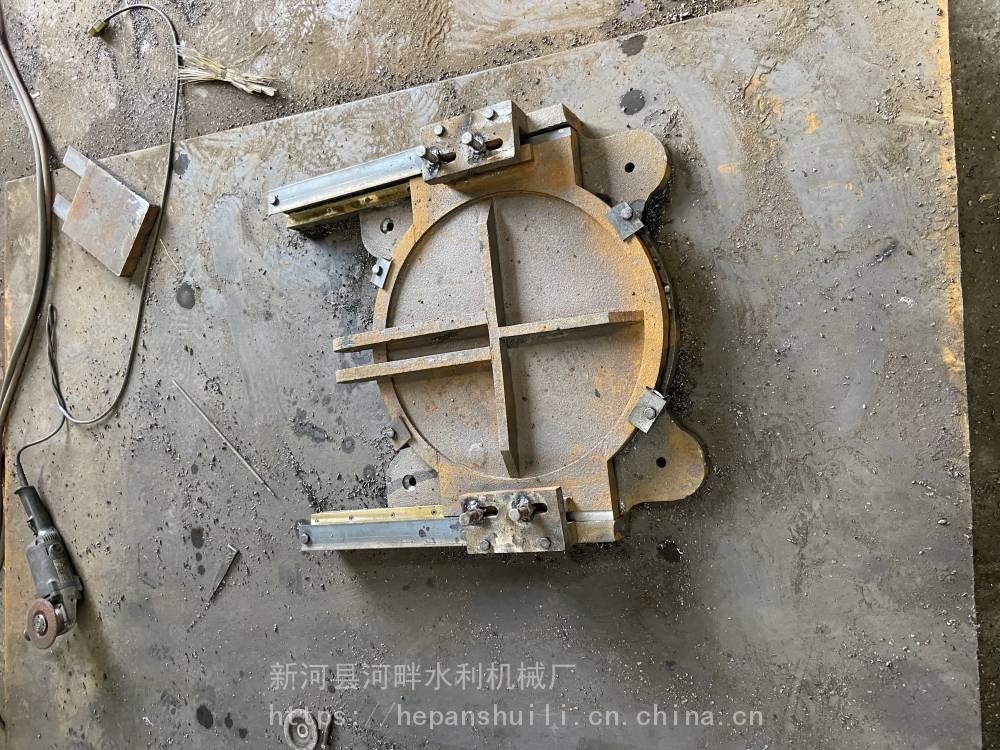

简介： 铸铁闸门、铸铁镶铜闸门、安装铸铁闸门、维修闸门铸铁镶铜方闸门广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备。本闸门适用于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。产品结构：铸铁镶铜方闸门主要由闸座、闸板、镶铜密封件、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动主要结构及工作原理铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 结构特点和工作原理:1、铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的 1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。2、铸铁镶铜闸门通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。3、采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。4、 品种规格齐全，适应性广。5 、铸铁镶铜闸门与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂 升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。主要技术性能参数:1、铸铁镶铜闸门型号与规格a）方形闸门  MZF  200×200～3500×3500b）圆形闸门  MZY  DN200～DN3000    AZY DN200～DN2000c）矩形闸门  MZJ     1000×500～2000×1200 , 500×1000～1200×20002、铸铁镶铜闸门主要性能指标 a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m           反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃          湿度：95%      工作介质：水与污水 PH 值：5～10e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）工作水头：单向受压：正向：10m              反向：5m       双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。 h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。  铸铁闸门系列   铸铁闸门有平面铸铁闸门、双向止水铸铁闸门，污水处理用铸铁镶铜圆闸门、玻璃钢拍门、铸铁镶铜闸门、调节堰门、可调节堰门、铸铁镶铜方闸门、铸铁拍门、堰门等。铸铁闸门是以铸铁为原材料生产，具有耐腐蚀、止水效果好、安装简单、使用寿命长等优点，有单、双止水，止水采用精加工后自身或镶铜、不锈钢等方式止水。平面铸铁闸门从0.2m×0.2m—4.0m×4.0m五十多种规格钢闸门系列   钢闸门有定轮钢闸门、不锈钢闸门、不锈钢渠道闸门、不锈钢调节堰门、玻璃钢闸门、弧形钢闸门。钢结构闸门以优质钢板为基材，采用橡胶止水、防腐方式为表面进行喷沙除锈及热喷锌，产品可根据用户提供图纸生产制做。钢闸门有1.5m×1.5m—10m×10m五十多种规格。双向止水铸铁闸门设计说明：在水里工程中用于排水灌溉、制污水、挡潮控阻水或输水渠穿河倒 虹中泄水的平面闸门等，往需要往阻挡上、游两个９向的流水，此需 要闸门具有双下５－因向止水功能时头应朝向孔口内侧，前封水型 式。对于露**式Ｐ用闸门型水封的圆头朝向孑ＰＬ口外侧和内 侧都可以。潜没式闸门后封水能利水柱闭门．前封水则不而能。后封水无 论上、游 哪侧水头高低，门支承结构下闸均泡于水中．封水则不然。预埋件主、轨侧根据水前反封位置相应设置止水座板，槽深度一般不会太深门底用的平面钢闸门分露**式和潜没式两大类．两类都有定 轮式和滑块式支承型式之分，同的双向止不水构造型式，用于不同的 闸门。适目前，利工程中广泛使用的止水材料是既有弹水性又具有足 够强度的橡胶水封。为了便于维修更换。绝大多数情况下止水装置装设在闸门门叶上以下所述 ．属 此 类。在闸门跨间上、游分别设一道Ｉ型水封下这种结构的水封，水功能明确。闸门支承结 构挡不浸于水中．会因部件 锈 蚀 而 增大摩阻力和启闭不埋件在门槽的宽度范围内。闸门支承体可用滚轮．可也用滑块。由于水柱力、体两面止水橡胶留有预压缩量门等因素，门启闭力都较大，般因闭门大．选用具闸一多有闭门能力的启闭设备，液压机、杆机等。在门槽内、门的一侧设一道单Ｐ型水封闸单Ｐ型橡胶水封放置在闸门面板侧，橡皮圆头在前端设一Ｉ型的铸铁滑条或钢板压作支滑条既承，作防卷板，止Ｐ头随水流后仰、弹、水，兼阻反漏它对Ｐ头背 部 的 水流 迫使头向前弯曲没有影响。止在水橡胶自由状态．门嵌入门槽内的部分其外形尺闸寸一般比门槽宽度大３～５ｍ，闸门进入槽内，头ｍ即Ｐ被压缩３５～ｍｍ，而到阻挡两个方向的水流 。   前进水利机械厂，本公司双向止水铸铁闸门用在双向承压水域，闸门和闸槽为上宽下窄椎体。闸门密闭性好。双向止水铸铁闸门用途：用于要求正，反止水的工程。

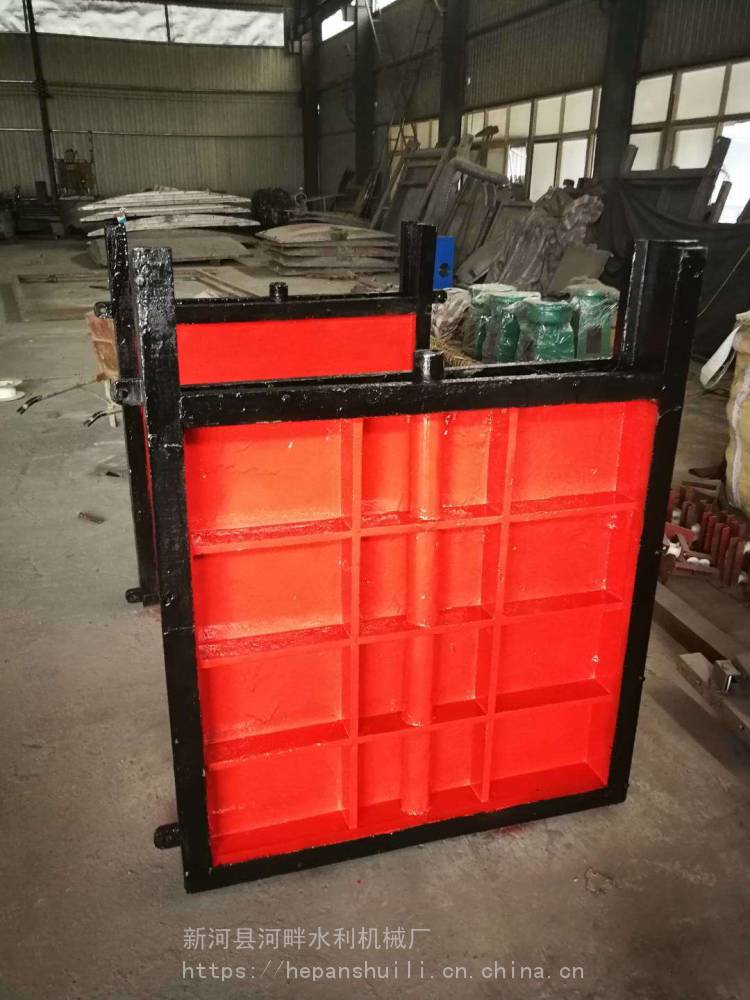

铸铁闸门，由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、标准件等部件组成。 铸铁闸门是一种直升直降式平面或弧形滑动闸门，主要是靠螺杆启闭机来开启和关闭。启闭机带动闸门门体上下运行，达到疏通和截阻水流的作用。 铸铁闸门*的特点是防腐蚀性强。铸铁闸门由闸框和闸门、压块等几部份组成，但铸铁闸门和钢闸门*的不同是这些部件是一个整体，必须整体安装。 调整安装  铸铁闸门在安装之前，必须要检查闸门*外形尺寸，以及预留在二期浇筑水泥结构的基础布置的孔口是否相符。基础的布置孔口的四周的尺寸一定在于闸门 *外形的四周尺寸二十厘米为*。 a 铸铁闸门在安装前首先要检查各各部位的连接螺栓是不是在装卸或运输中造成了松动。若有松动的现象，应该用板手将其拧紧。      b 铸铁闸门在安装前应确定水流的方向。然后，必须较正闸门底的横框上平面正确的高度位置。闸门底横框的上平面一定**河底（或是渠底） 平面半米为佳。以防止水流冲击。把杂木、石头、泥沙等漂浮物，冲进闸门底横框的槽内。导致闸门不能够下降至相应的位置影响止水的效果。      c再检查两边立闸框和下、上横闸框的连接处四周止水平面是不是错位时。如果有错位的，应该用扳手，松动连接处的螺栓。并同时将四周止水面，调整到同一个水平面内再拧紧。  d闸门在组装时，为了使闸板和闸框止水摩擦面贴合的更紧，安装后减小间隙，闸门在上下横框上安装了压板卡铁，两边立闸框的斜铁上增加了**丝，注意在间隙调整好后，将卡铁和**丝拆除后，才不会影响闸门启闭。    e闸门安装时，应整体就位安装，禁止闸板、闸框分开安装，以防闸框弯曲变形，影响止水效果和启闭。  f闸门二期浇筑水泥后，要及时把流进闸板、闸框、紧闭压板间隙中的水泥浆清除完毕，防止水泥浆凝固后，影响闸门启闭。   使用保养 铸铁闸门，在开启和关闭过水孔口时应注意闸板的上、下极限位置，以免损坏闸门或者启闭机。闸门在启闭过程中，如有异常情况，应立即停止使用，并及时检查处理，排除故障后，才能继续使用。 闸门关闭时，在离闸底坎10厘米处，应将闸门暂停2分钟，利用闸门底坎激流冲净底门槽内的砂石、杂物，然后再将闸门关闭。 为了延长闸门的使用寿命，闸门使用一段时间后，要利用枯水季节，进行防腐蚀处理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。
